石英砂DSC曲线膨胀率检测相变分析 <<返回

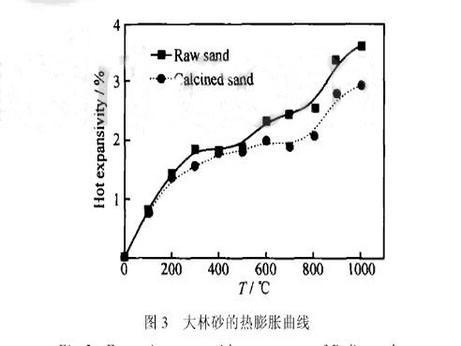

石英砂是铸造中常用的造型材料,石英砂在浇注铁水过程中,由于受铁水的烘烤作用、要发生膨胀和相变。由于在膨胀中的相变,造成铸件粘砂和夹砂等缺陷。在铸造生产中发现旧砂急热膨胀性小,热稳定性好。以大林石英砂为研究对象,并对部分石英砂焙烧制得焙烧砂,然后对其加热和冷却时的相变和膨胀性进行研究,以便在实际生产过程中对石英砂采取相应的工艺措施,减小铸造热膨胀对铸件质量的影响,确保铸件的质量,提供相应的理论根据。

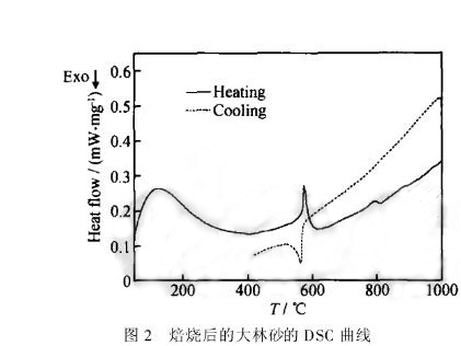

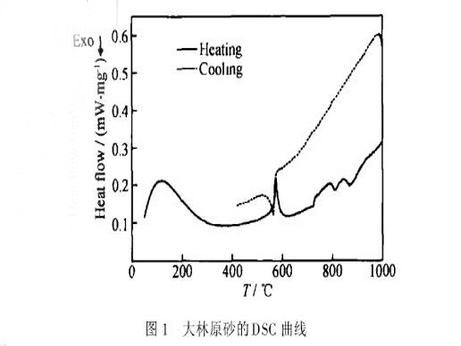

分析结论：一般认为,常温下石英为β石英,当加热到573℃时,由β石英转变为a石英,这个过程是个可逆过程。继续加热到870℃,a石英在含Fe,Ca等矿化剂的情况下会转变成鳞石英,这个过程是不可逆的。通过采用DSC曲线测得大林砂由β石英转变为α石英的温度为574℃,这与相关资料介绍的石英转变温度是基本一致的。在石英新砂加热的DSC曲线上,没有看到870℃的相变吸热峰,而在790℃附近存在一条吸热峰焙烧砂在此处也有吸热峰,说明该峰应该是石英发生相变的吸热峰。从石英砂的相变来看,本工作认为该峰可能是α石英转变为磷石英的吸热峰,由于石英砂不同于大块的纯石英,其粒度较小,表面还存在杂质元素,使石英砂的α石英转变为磷石英的温度降低。
